Kupas Wesel

Masih ada kaitannya dengan wikikeretapi (alias wikinya kereta api, hehe.. maksa dikit lah), kali ini akan dibahas segala macam yang berkaitan dengan istilah “wesel”, berikut juga dilampirkan contoh foto-fotonya.

Wesel, menurut Kamus Besar Bahasa Indonesia adalah :
• surat pos untuk mengirimkan uang
• surat pembayaran yang dapat diuangkan ke bank oleh pemegangnya
• konstruksi batang-batang rel kereta api yang bercabang (bersimpangan) tempat memindahkan jurusan jalan kereta api

Pada blog ini tentunya hanya akan dibahas mengenai point yang ketiga saja.

Ada empat alasan kenapa kereta api harus berpindah spur :
1. Karena kereta api menuju arah yang berbeda dengan spur lurus dimana kereta api sekarang bergerak.
2. Karena ada kereta api pada spur lurus sehingga kereta api yang baru datang harus ditampung pada spur lain.
3. Karena kereta api akan berhenti untuk naik dan turun penumpang di stasiun dan tidak pada spur lurus.
4. Karena untuk melakukan kegiatan langsir.


Disinilah wesel akan sangat berperan penting dalam proses perpindahan jalur kereta api. Jika dilihat pada foto ini (dari arah gambar diambil), maka fungi wesel sendiri bisa sebagai menggabungkan rel yang banyak menjadi satu tujuan, (arah ini biasa disebut wesel keluar)





Atau dapat juga kebalikannya yaitu dari rel yang satu jalur menjadi bercabang banyak (arah ini biasa disebut wesel masuk).







Jalur jalan kereta api dapat memotong jalur jalan kereta api lain pada jaringan jalan rel yang melayani beberapa arah. Perpotongan dilakukan pada persilangan dengan pengamanan dari stasiun setempat.


Jenis Wesel

Pada permulaannya perpindahan spur dilakukan dengan menggunakan wesel dimana ada empat bagian yang bergerak, yaitu dua pada lidah wesel dan dua pada hati wesel (kalau wesel jenis ini tidak ada contohnya di Indonesia). Wesel dengan empat bagian yang bisa digerakkan sangatlah ideal. Namun untuk menerapkan konsep ini, apalagi pada kereta api dengan tekanan gandar yang berat dan berkecapatan tinggi, tidak mudah. Mekanisme untuk menggerakkan keempat bagian tersebut dan menempatkan pada posisi terkunci menjadi persoalan yang tidak mudah dipecahkan.

Wesel yang banyak digunakan sekarang hanya memiliki dua bagian yang dapat digerakkan. Kedua bagian yang dapat digerakkan tersebut diikat menjadi satu dan posisinya bergeser bersama pada saat digerakkan. Kedua bagian tersebut adalah lidah wesel kiri dan lidah wesel kanan yang dipasang ditengah-tengah rel utama dan berfungsi merubah arah perjalan roda.

Lidah wesel adalah bagian yang menentukan arah gerak roda. Sepasang lidah dihubungkan dengan sebuah batang besi sehingga gerak sepasang lidah tersebut bersama-sama. Jika lidah menempel pada rel kiri maka pada rel kanan lidah akan memberi celah untuk roda lewat. Demikian juga sebaliknya.

Bagian lain dari wesel, yaitu hati wesel merupakan bagian tetap yang tidak bisa digerakkan dan dibiarkan mempunyai celah agar flens roda dapat melewatinya. Bagian ini terkena hentakan roda akibat adanya celah yang disediakan bagi flens roda. Karena itu hati wesel biasanya dibuat dari baja (mangan steel) agar bertahan lama. Bagian ujung dari hati wesel dibuat lebih rendah 8 mm dari permukaan rel dan hanya menyangga bagian sisi dari flens roda. Bidang jalan roda menginjak rel sayap tanpa menyentuh ujung hati wesel. Seteleh roda berada pada bagian hati wesel yang mempunyai lebar sekitar 70 mm barulah beban roda kembali ditopang oleh hati wesel.

Untuk lintas cabang yang tidak padat dan untuk menekan biaya investasi, hati wesel juga bisa dibuat dari dua batang rel yang dipotong menyudut dan disatukan untuk mengikuti bentuk hati wesel. Dalam situasi sulit, pembuatan hati wesel dari rel yang ada merupakan satu pemecahan yang sangat membantu. Walaupun efeknya adalah timbulnya semboyan 2A, atau bahkan 2B




Jika hati dan lidah wesel mempunyai posisi yang saling berdekatan, maka akan membentuk seperti contoh foto disamping ini.







Bagian hati wesel merupakan titik lemah dan menimbulkan hentakan roda. Pada saat roda berada diujung hati wesel, permukaan roda pada sisi tersebut tidak ditopang. Sehingga hal yang terjadi berulang-ulang dilewati roda ini akan menyebabkan “hati wesel yang terluka”. Seperti layaknya manusia yang juga bisa terluka hatinya. Oleh sebab itu berhati-hatilah dalam bermain hati (loh, jadi gak nyambung nih…)
Maksudnya agar wesel yang dilalui roda dapat berjalan lebih aman, maka di samping / seberang hati wesel tersebut harus dipasangi semacam rel paksa (ukuran pendek) yang berfungsi sebagai penyangga. Dan flens roda yang melewatinya akan diapit oleh rel utama dan rel penyangga, yang akan mengakibatkan hati wesel menjadi lebih aman pada saat dilalui roda.

PERHATIAN :
Ada saat dimana roda kereta yang melalui wesel sedikit "melayang" (floating), yaitu pada saat berpindah dari Sayap Wesel ke Hati Wesel, dimana terdapat celah yang cukup lebar pada bagian itu. Ini terjadi pada semua jenis wesel. Jika roda di beri traksi berlebih (misal : saat dilakukan pengereman) karena beban yang cukup berat, ada kemungkinan flens roda akan sedikit terlontar dari jalurnya saat terjadi perpindahan, pada kecepatan yang cukup tinggi dapat menyebabkan roda keluar dari rel. Ini menyebabkan saat KA melewati Wesel, tidak boleh melakukan pengereman keras atau menarik dengan tenaga penuh untuk menghindari hal hal yang tidak dinginkan. Untuk lebih jelasnya bisa memperhatikan gerakan roda KA yang sedang melewati Wesel di rel rel terdekat di tempat tinggal anda.

Dari foto disamping kanan terlihat ada 2 paket wesel biasa yang berdekatan dan sudah terbentuk dengan sempurna. Jika dibaca pergerakan kereta dari arah lokomotif tersebut berangkat, maka dapat dipastikan bahwa pada saat melewati wesel pertama rangkaian KA akan masuk wesel dan berbelok ke kanan (yang sebenernya wesel terbentuk pada posisi spur lurus), kemudian pada wesel kedua KA juga akan masuk wesel dan berbelok ke kanan (yang terbentuk memang merupakan spur belok).





Ada 5 jenis wesel yang umumnya banyak digunakan adalah :

1. Wesel Sederhana,
yaitu yang terdiri dari dari satu percabangan , jalur lurus dan jalur belok. Jalur percabangan pada wesel dibuat menikung namun tidak diberi peninggian, kecuali pada wesel tikungan. Karena itu kecepatan pada wesel dibatasi menjadi :
V = 2,91 x R
Dimana V [km/jam] dan R[m]
Ada tiga cara menyatakan besarnya jari-bagian spur yang berbelok pada wesel. Pertama, jari-jari merupakan as trek pada bagian yang melengkung. Kedua, jari-jari merupakan jari-jari rel luar yang melengkung pada bagian trek yang melengkung. Ketiga, jari-jari merupakan jari-jari rel dalam yang melengkung pada bagian trek yang melengkung. Jari-jari spur yang berbelok pada wesel juga dikenal sebagai jari-jari wesel.
Cara penulisan wesel adalah :
WS 1900 1:12
Pada penulisan tersebut artinya wesel sederhana dengan jari-jari 1900 m dan sudut 1:12

Sudut wesel dihitung sebagai tangen α atau 2 x sin (α/2) dan pada penulisannya dinyatakan sebagai perbandingan 1:n. Wesel sederhana yang banyak digunakan di Indonesia adalah wesel dengan sudut 1:10 atau 1:12.

Jika wesel dilalui kereta api dari arah lidah wesel menuju ke hati wesel, arah tersebut dinamakan arah muka (facing direction), alias posisi KA masuk wesel. Jika wesel dipandang dari arah hati wesel menghadap ke lidah wesel, maka arah tersebut dinamakan arah buntut (trailing direction), alias posisi KA keluar wesel. Kereta api yang berjalan dari arah buntut lebih aman dibandingkan daripada arah muka.

Sebuah wesel dinamakan wesel muka jika wesel tsb dipasang sedemikian rupa sehingga hanya kereta api dari arah muka yang melalui wesel tsb. Dinamakan wesel buntut, jika wesel tsb dipasang sedemikian rupa sehingga hanya kereta api dari arah buntut yang melalui wesel tsb. Pada lintas dengan spur tunggal, kereta api yang melewati wesel pada umumnya dari kedua arah.

Wesel sederhana dinamakan wesel kanan jika spur belok terletak di sebelah kanan spur lurus. Wesel sederhana dinamakan wesel kiri jika spur belok terletak di sebelah kiri spur lurus. Penentuan kanan dan kiri dipandang dari arah muka.

2. Wesel Ganda,
Yaitu yang merupakan dua wesel sederhana dirangkai satu sama lain. Wesel ganda satu sisi terbentuk dengan letak kedua percabangan ada pada sisi yang sama (misal: kedua wesel tsb terdapat pada sisi kiri, atau sebaliknya pada sisi kanan) . Sementara pada wesel ganda dua sisi, letak kedua percabangan ada pada sisi yang berbeda (cabangnya bisa belok ke kiri terlebih dahulu, atau sebaliknya kanan terlebih dahulu, yang jelas posisi antar wesel ini sangat dekat)

Wesel ganda dipasang jika lahan yang tersedia tidak cukup untuk memasang dua wesel sederhana. Dari segi investasi dan biaya perawatan pemasangan wesel ganda akan menjadi beban dan sebaiknya dihindari. Sehingga tidak ditemukan wesel model seperti ini di Indonesia, karena itu tidak ada contoh fotonya.

3. Wesel Tikungan,
Lengkungan spur belok pada wesel tikungan pasti lebih besar dari lengkungan spur utama. Berkaitan dengan peninggian pada jalan berbelok, penggunaan wesel pada tikungan membuat persoalan peninggian menjadi lebih sulit. Alternatif pemakaian wesel tikungan bisa dibenarkan jika pemasangan wesel sederhana pada spur lurus karena kondisi tertentu menjadi lebih mahal.

Wesel tikungan dengan spur belok yang dibuat pada sisi dalam tikungan spur utama dinamakan wesel tikungan dalam. Wesel tikungan bisa juga dibuat menikung pada arah yang berlawanan dengan tikungan spur utama dan dinamakan wesel tikungan luar.

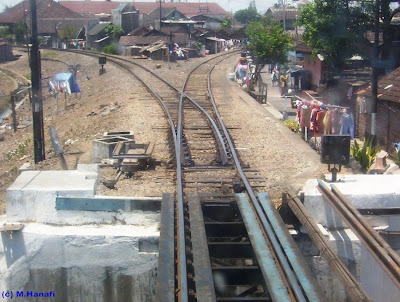

Ini adalah contoh model wesel tikungan ke kiri yang sedikit “agak maksa”, terdapat pada stasiun Kuripan. Sementara contoh wesel tikungan pada arah yang berlawanan (masih agak maksa juga) terdapat pada foto utama paling atas, yang terdapat di kota solo. Atau orang biasa menyebutnya sebagai segitiga pembalik, karena dapat digunakan untuk memutar 1 set rangkaian kereta api.

Kenapa disebut agak maksa? Karena antara rel yang terdapat sepanjang lidah wesel hingga hati wesel masih belum sepenuhnya berbentuk lengkungan.

4. Wesel Persilangan,
Foto disamping memperlihatkan sebuah wesel persilangan di stasiun Jatinegara. Wesel persilangan memerlukan biaya pemeliharaan yang tinggi, dan resiko gangguan pada kelancaran perjalanan kereta api lebih besar dibanding pada wesel sederhana. Sehingga sangat jarang pada emplasemen stasiun digunakan wesel dengan model seperti ini. Biasanya model ini digunakan pada stasiun yang sudah mentok, seperti pada stasiun Tanjung Priok dan Surabaya Kota. Disini wesel akan sangat berperan dalam mempermudah proses langsiran lokomotif, karena cukup meninggalkan rangkaian pada emplasemen stasiun tsb, dan lokomotif siap kembali pulang dengan melewati wesel persilangan ini.


5. Wesel Persilangan Ganda,
Wesel persilangan ganda atau yang biasa kita disebut dengan Wesel Inggris, memungkinkan pada dua spur yang berpotongan untuk melakukan perpindahan jalur ke semua kemungkinan arah. Foto disamping memperlihatkan Wesel Inggris. Wesel jenis ini memerlukan biaya pemeliharaan yang cukup tinggi, dan KA yang lewat rawan anjlok. Karena itu biasanya didekat wesel ini ada bertuliskan kata “AWAS WESEL INGGRIS”. Bahkan manusia yang lewat di atas wesel inipun bisa “anjlok” alias kesandung.




Sementara foto disamping kanan ini memperlihatkan alternatif penyusunan wesel sederhana yang sedemikian rupa dengan fungsi yang sama seperti pada Wesel Inggris, tetapi menghindari penggunaan Wesel Inggris. Mungkin bisa disebut “semi wesel inggris”. Dari posisi gambar diambil tampaknya rel yang terbentuk saat itu hanya dapat dilewati KA dari rel yang sebelah kiri, kemudian masuk “semi wesel inggris” dan langsung berbelok ke kanan (atau sebaliknya). Sehingga lokomotif di didepannya harus menunggu.


Ada kalanya wesel inggris bisa turun pangkat dari fungsinya sehari-hari jika kondisinya seperti ini. Dimana dari keempat arah yang ada, salah satunya telah buntu tertutup oleh tanah & rumput (ujung kanan). Nah, kalo udah seperti ini maka tak ubahnya wesel inggris hanya berfungsi sebagai wesel sederhana yang mempunyai dua pilihan cabang (hanya terdapat 3 arah). Kecuali kalau PPKA ingin memanfaatkan rel buntu tsb menjadi spur badug, yang dapat dimanfaatkan secara sengaja untuk “meng-anjlokkan” KA yang berjalan karena tidak diharapkan.





Persilangan Spur

Persilangan spur adalah perpotongan trek pada bidang yang sama. Berbeda dengan wesel, pada persilangan spur tidak terdapat lidah wesel dan yang ada hanya hati wesel. Jadi persilangan dua jalur jalan kereta api ini dilalui tanpa adanya wesel seperti pada umumnya.





Jika suatu saat karena kondisi (atau dikondisikan) suatu lintasan rel menjadi sepi dari lalu-lalang kereta api, maka tunggulah berkurangnya peran dari si wesel tersebut. Sehingga lama kelamaan maka wesel akan menjadi mati, bahkan hal yang terburuk adalah jika jaringan rel tsb akan/telah mati. Dan foto ini adalah menggambarkan peran wesel dan sinyal mekanik yang sudah mati, namun masih beruntung lintasan relnya tidak mati.
Silahkan klik pada gambar untuk menimbulkan efek “mak erot” :D :D




Demikian sedikit penjelasan mengenai wesel beserta fungsi-fungsinya, mohon maaf jika ada kesalahan tulis atau kata-katanya susah dimengerti. Maklum saja yang nulis soalnya bukan seorang ahli wesel.


Terima kasih
Spoorwegen





Didukung oleh bukunya Darmawan “Teknologi Jalan Rel”
